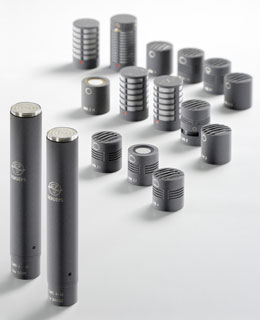

A Schoeps é um dos mais reputados fabricantes de microfones de condensador. e em vindo a inovar há mais de 50 anos. Como exemplos de produtos originais, o microfone de válvula miniaturizado (1955), os microfones de condensador sem transformador e as cápsulas com direccionalidade variável por sistema mecânico no início dos anos 60, os microfones com cápsulas intermutáveis e o microfone ORTF nos anos 70, os sistemas "boundary layer" nos anos 80, os microfones esféricos e a série miniaturizada CCM nos anos 90, e recentemente a série XT (extended range) e as multiplas opções para captação Surround. Para ouvir em directo testes comparativos de diferentes métodos de captação estereofónica e várias cápsulas e microfones Schoeps, visite o Schoeps Microphone Showroom. Microfones modulares | Microfones compactos | Shotgun | Estéreo | Surround | Saber mais Microfones modulares (série Colette) Consistem na combinação de 2 unidades básicas - cápsula e amplificador. O número de combinações é enorme, pois há 20 cápsulas diferentes e 6 tipos de amplificadores. Com poucas excepções, todas as cápsulas podem ser usadas com qualquer amplificador. As normas de tolerância de produção são muito rigorosas e apertadas. No entanto é possivel fabricar cápsulas "matched" com resposta absolutamente calibrada, por exemplo para utilização em par estéreo.
A função dos amplificadores consiste em converter o sinal de altíssima impedância da cápsula para um de muito baixa impedância adequado à transmissão por cabo. Todos os modelos são classe-A com saída simétrica sem transformador. Este design assegura distorção mínima e a impedância muito baixa torna-os insersíveis a interferências eléctricas.
A designação do microfone corresponde ao tipo de CCM e de cápsula. Por exemplo, o CCM41L (supercardióide) é equivalente ao CMC6Ug + MK41g. Os CCM são especialmente indicados para aplicações onde a miniaturização e o peso são importantes, por exemplo para utilização em perche, em orquestras ou em sistemas estereofónicos portáteis. A lista de acessórios é extensa e completa.
Ao fim de 20 anos de estudos, a Schoeps lançou finalmente um microfone com tubo de interferência que se está a tornar a nova referência de qualidade neste tipo de microfones. As características principais são
Três filtros activados por botões e com 3 pares de LEDs de operação permitem adaptar o microfone a todas as situações de gravação:
Mesmo na escuridão total é possível ler os LEDs de "settings" e verificar que o microfone está operacional. Os "settings" são guardados em memória mesmo se o microfone for desligado. Os microfones Schoeps podem ser utilizados como par estéreo ou sistema surround, e linha de acessórios para configuração dos microfones é extensa. Por exemplo, um simples sistema de montagem como o UMS 20, na imagem ao lado, (Universal Stereo-Microphone Bar) permite utilizar facilmente 2 microfones da série Colette nas técnicas mais usuais (X/Y, M/S, ORTF, Blumlein, A/B pequeno). As fixações deslizam e rodam na barra com ângulos e posições pré-definidas. Os microfones CCM são particularmente bem adaptados para sistemas portáteis estéreo em MS ou XY, e muito utilizados em captação de exteriores.
Na imagem, pode ver detalhe (sem Windshield) de 2 CCM4L em XY com suspensão Rycote, cujo ângulo pode ser orientado para captação XY, ou configurado em posição MS. Há também uma versão mais compacta da Rycote para captação MS e a Cinela oferece uma suspensão e protecção de vento (Zephyr) muito eficaz para par miniatura Schoeps MS. No entanto, a Schoeps têm diversos microfones dedicados à gravação em estéreo. Apresentamos aqui alguns exemplos.
Consistindo num corpo e T com duas cápsulas cardióides calibradas MK 4g a uma distância de 170 mm e um ângulo de 110° (ORTF). O ângulo de gravação estereofónica é de 95°. Trata-se provavelmente da técnica mais prática em utilização geral, pois em quase todas as situações produz uma imagem estereofónica ampla e com boa localização sem necessidade de microfones "spot" ou de ambiente. É alimentado por 12 a 48V ph. Para utilização em exteriores, aconselhamos a OSIX ORTF equipada com 2 protecções de vento Rycote BBG ou Schoeps W20R1, ou, para ventos muito fortes, a Rycote especialmente modificada pela Schoeps.
Um compacto e versátil microfone X/Y com duas cápsulas cardióides de captação lateral. Uma ligeira acentuação nas altas frequências aumenta a inteligibilidade da voz e compensa as perdas devidas a distâncias de gravação moderadas, tornando-o particularmente adaptado para gravação musical e em televisão, em perche e como microfone "spot" estéreo em tripé. O ângulo entre as cápsulas (e o ângulo de gravação) pode ser facilmente ajustado, pois ao rodar uma cápsula, a outra roda igualmente na direcção oposta graças a um engenhoso sistema mecânico na base do microfone. Disponível em dias versões, com conector Lemo miniatura ou XLR 5 pinos.
O microfone esférico tem alguma semelhança com as cabeças artificiais, mais enquanto as “dummy head“ podem produzir excelentes resultados mas são só compatíveis com auscultadores, o KFM6 foi desenvolvido para obter resultados semelhantes com reprodução por monitores. Para obter esse resultado, o microfone deve fornecer informações interaurais, mas também informação espectral versus angular. São utilizadas duas cápsulas de pressão especiais montadas à superfície de uma esfera com propriedades acústicas particulares. A resposta é plana no eixo. Se uma fonte sonora se mover em torno do microfone, o nível de um canal aumenta exactamente na proporção em que diminui no outro, como resultado da construção especial das cápsulas, da esfera e da electrónica presente no interior. Como resultado, a soma de energia dos 2 canais é independente do ângulo de incidência do som e as respostas em campo sonoro directo e difuso são absolutamente planas. A direccionalidade é constante para todas as frequências. Estas características, combinadas com uma resposta excepcionalmente plana até às frequências mais graves são responsáveis por uma impressão particularmente natural de espaço e profundidade. O KFM360 é uma versão de menores dimensões.
Na imagem, pode ver os acessórios CB 250, CB 200, para captação de ambientes e Surround Recording na configuração “IRT Cross“. O sistema de montagem IRT tem como características principais o rendido transparente e amplo do espaço acústico. Utiliza 4 microfones cardióides CCM4L calibrados. É util como sistema de quatro canais para ambientes de salas por exemplo em combinação com o sistema surround OCT. Com algumas restrições, o sistema IRT pode ser usado para "full surround" (por exemplo para gravação para cinema 360° ou playback com sistemas de 4 monitores colocados nos cantos de um quadrado). O CB 250 aproxima-se do ideal teórico e o CB 200 é uma versão ligeiramente mais compacta.
Barra de montagem OCT para gravação dos 3 canais frontais do sistema surround. Trata-se de uma excelente técnica para gravação musical dos canais frontais. Pode ser usada para estéreo A/B. Ângulo de gravação: 90 – 160° e boa separação dos sectores L/C e R/C. A distância entre os microfones pode ser mudada entre 4 e 100 cm. O sistema pode ser expandido para OCT surround com 5 canais, sendo um método simples e compacto. Neste caso, é utilizada uma barra de ligação (CB-MAB) e um segundo MAB 1000 para os canais posteriores. Na imagem, pode ver a configuração do sistema OCT para surround 5 canais.
A gravação Surround em exteriores com sistemas convencionais de microfones espaçados é pouco prática. A Schoeps desenvolveu uma extensão da tradicional técnica MS, de forma a criar um sistema muito leve e compacto, só necessitando de uma Rycote, e que permite se necessário a descodificação da imagem surround em pós-produção. O sistema utiliza 2 x CCM 4 VLg e 1 figura de 8 CCM 8 Lg e é fornecido completo com o descodificador DMS com saídas L, C, R, RL, RR. São usadas 3 pistas (codificado), ou 5 pistas (descodificado). A Schoeps dispõe de diversas configurações duplo MS, incluindo um sistema que utiliza o CMIT como micro frontal e é recomendado para captação de som directo com perche. Nota: o Cantar X dispõe dos descodificadores de escuta necessários, permitindo a ligação directa do sistema.
O sistema é constituído pelo microfone esférico KFM 360 com suspensões SGC-KFM para dois figura de 8 (CCM 8L) e pelo descodificador DSP-4 KFM 360. O microfone KFM 360 pode ser utilizado separadamente para gravações estéreo (ângulo de gravação de 120°). O processador DSP-4KFM360 (na imagem) deriva a partir dos sinais dos microfones, os canais dos 4 lados (L, R, LS, RS), o canal central, e opcionalmente um canal adicional para frequências abaixo dos 70 Hz. Os canais "rear" podem ser ajustados em nível, "delay" ou curva de resposta. O processador permite também controlar a direccionalidade dos canais laterais (controlo independente de L,R e LS, R,S), e pode ser usado na gravação ou em pós-produção. O sistema tem assim uma flexibilidade extrema, pois pode ser adaptado a diferentes acústicas e géneros de gravação. A Schoeps produz também microfones de mão, o extraordinário microfone virtual Polarflex, uma gama extensa de acessórios activos, suspensões, protecções anti-vento, descodificadores MS, etc... Para detalhes técnicos ou informação mais detalhada, contacte-nos ou visite a Schoeps em http://www.schoeps.de |
Os CCM representam o próximo passo lógico na miniaturização da tecnologia de condensador clássica, sem qualquer compromisso de qualidade. As cápsulas são idênticas aos modelos correspondentes da série Colette, e os amplificadores seguem os princípios dos circuitos dos CMC, com saída balanceada de muito baixa impedância que permite o uso de cabos com centenas de metros sem interferências.
Shotgun CMIT 5U
Estéreo
A Rycote e Cinela têm sustensões estudadas para a utilização de microfones miniatura CCM em configuração estéreo.
MSTC 64 (ORTF)
CMXY 4V (XY)
KFM6 / KFM360
A enorme popularidade dos microfones Schoeps em gravação de música clássica para edições em SACD e DVD Audio colocou a Schoeps na primeira linha da investigação e desenvolvimento de produtos destinados a gravações em Surround. Várias das soluções disponíveis utilizam microfones da série Colette ou CCM montados em suportes específicos.
MAB 1000, CB-MAB, sistema OCT (Optimized Cardioid Triangle)
"Double-MS Set", MS duplo
Surround Microphone System KFM 360 + DSP-4 KFM 360
